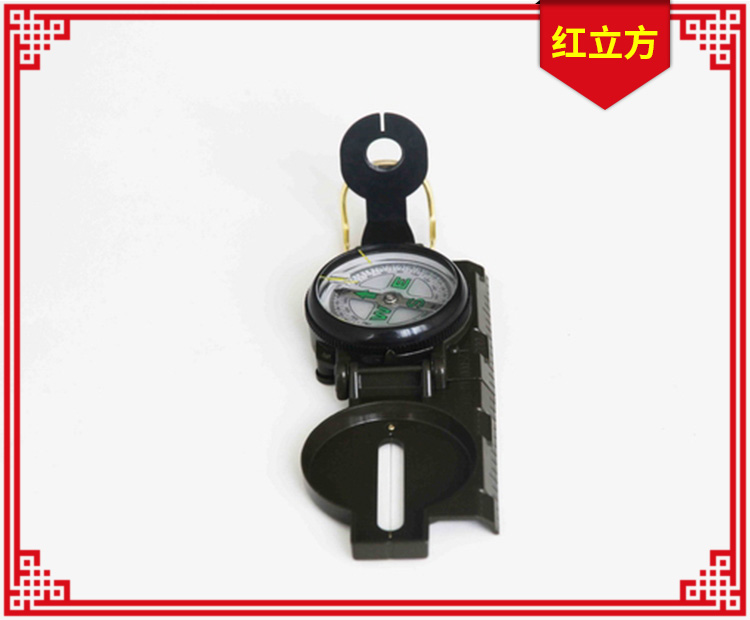

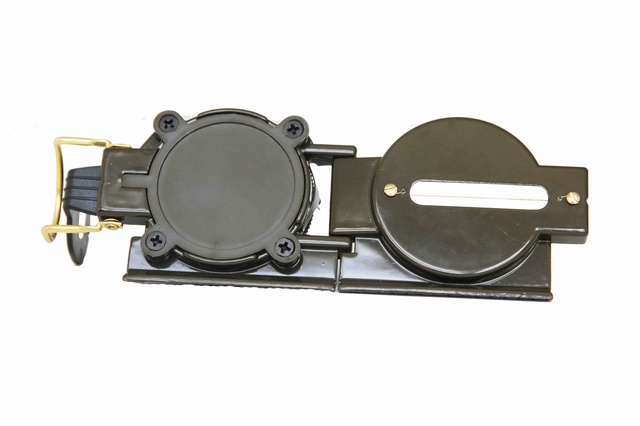

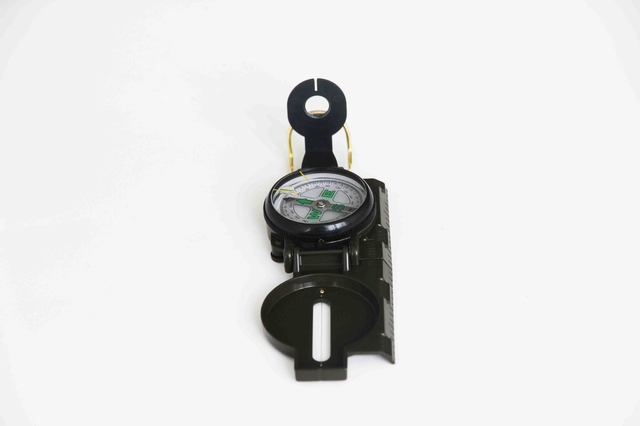

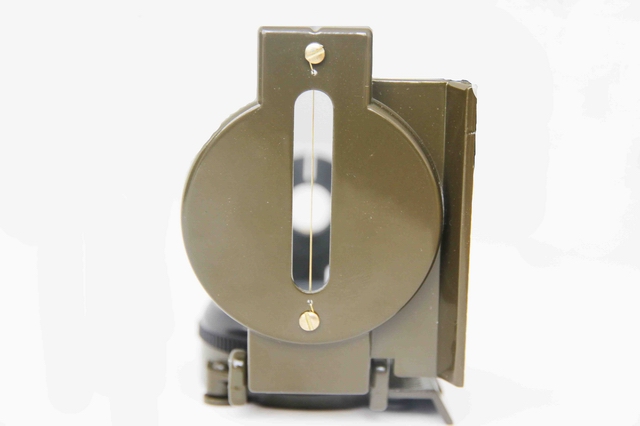

軍用指南針
使用操作：
1.測方位角：展開指北針，轉動方位框使方位玻璃上的刻度線與方向指標相對正，將平視鏡斜放（45°）單眼通過準星瞄向目標，從平視鏡反射看到磁針N極所對反字表牌上方位分劃，既可讀出目標方位角，然后用右手轉動方位框使方位玻璃上的刻度線與磁針N極對準，此時方向指標與方位玻璃刻度線所夾之角即為目標方位角（按順時針方向計算）。打開指北針，標定好地圖（測距時可不標定地圖），在圖上基準點處插一扎針，轉動指北針，使側尺邊切于目標點，即可判讀出基準點至目標點的方位角。
2.標定地圖：展開指北針，轉動方位框，使方位框上的刻度線字與方向指標對準（注意磁偏角的修正），將指北針平放在地圖上，準星一端朝向地圖北極，使坐標梯尺長與地圖磁子午線相切，轉動地圖使磁針N極對準方位玻璃上的刻度線，此時地圖即已標定。
3.求向掩蔽目標行進的行軍方向：展開指北針于地圖上，使測繪尺經過的圖上本人立足點與行軍目標，這時方向指標即指應行進的方向。轉動方位框使方位玻璃上的（S、N)方向與地圖上的（S、N）方向一致，然后記下方向指標所指方位角讀數，面對方向指標拿起指北針旋轉身體，使磁針N極與方位玻璃上的刻度線對準，此時通過準星照門向前對準，在此對準線上的各物體（如樹林、房屋等）都可作為行軍方向的輔助目標，認清輔助目標后即可對之前進。將指北針關閉裝入袋內，但勿轉動方位框，到達輔助目標后即可再找一新輔助目標繼續前進，直到目的地為止，沿途應經常檢查方向讀數。
4.已知目標的間隔，估測目標至站立點之間的距離：
①通過照門和準星左右兩尖端瞄準目標，根據目標的間隔所占準星左右兩尖端間寬度的倍數，按10:1的比例公式估算目標的距離。目標與站立點的距離（米）=目標間隔寬度（米）x10/目標間隔占準星兩尖端寬度的倍數例：前方有一公路與我方陣地平行，求公路與陣地的距離。沿公路有電桿，桿間距離為50米，用距離估定器測得左右兩尖端有電桿5根，即每兩桿間隔占左右兩尖端間距離的1/4倍。根據比例公式求得：公路與陣地間距離=50x10x4=2000米
②利用輔助點求目標的距離用照門準星瞄準目標，轉動方位框使刻度線對正磁針N極，記下方向指標所指示的方位角讀數。然后向左或右轉一直角方向（即與原方位讀數相差15-00）尋找一輔助點，用步測法或其他方法，測出輔助點至站立點的距離。在輔助點再用指北針通過照門準星對準原目標，同樣轉動方位框使刻度線對準磁針N極，記下方向指標所指讀數。根據前后兩次方向角讀數之差與站立點至輔助點的距離，查附表二可得目標距離。如果以上兩次方向角讀數之差為7-50（即45°時），則目標距離等于站立點至輔助點的距離。
5.測量高度：利用地圖和高度表測量高度。從地圖上查得站立點至目標的水平距離，再用指北針測得俯仰度數，通過高度表查出高度，也可用三角函數算出。例：求山底至山頂?shù)母叨取牡貓D上查出山頂與站立點的水平距離為100米，用指北針測得山頂仰角為40°，然后查高度表在100米處對照40°，可得高度為83.91米。
6.測地圖上任意兩點間的?锍蹋翰煌壤叩牡贗跡浞嚼锿叱ぜ笆檔鼐嗬牘叵導撲愎?1:25000地圖：距離=（量得毫米數/4）X100（米）1:50000地圖：距離=（量得毫米數/2) X100 (米）1:100000地圖：距離=量得毫米數X 100（米）
7.磁偏角測量：①地球南北磁極的方位并不正好在地球的正南北方向，所以磁針?biāo)改媳狈较?，與真正南北方向有一偏差角，這偏差角稱為磁偏角，其數值各地不一。在不需要精確測量時，可把磁針?biāo)阜较蛞暈檎嬲狈?，在需要精確測量時，就先查所在地磁偏角書，再根據指北針?biāo)甘镜姆较颍扑愠稣嬲哪媳狈较?。如在長沙使用指北針時，查附表四長沙的磁偏角為2°41'（W），這就是說在長沙磁針?biāo)副狈绞钦狈降奈鬟吰?/span>2°41'的地方。
②任何地方磁偏角求法。在晴空夜晚，展開指北針，轉動方位框，使方位玻璃上（N）字正對方向指標。用照門、準星、平視鏡及夜光標志正對北極星，不變指北針方向，將指北針平放，此時磁針北極所指讀數就是所在地磁偏角。
『維修保養』
1、使用和放置指北針時不要靠近鐵磁物體、高壓線及電磁器件等，以免造成誤差和降低羅盤的靈敏度。
2、不使用時，應放在通風、干燥的地方，以免發霉。
3、平視鏡、反字表牌座勿扭彎，以免影響其使用精度。
4、各表面粘污時，可用白絨布輕擦表面，以保持表面光潔。
